Серверные и центры обработки данных всё чаще отделяют от технических коридоров, диспетчерских и зон контроля доступа прозрачными конструкциями. Такое решение облегчает визуальный контроль помещений и помогает организовать пространство, не превращая техническую зону в систему глухих стен.
Но обычное стекло для этой задачи не подходит. При пожаре угрозу представляет не только прямое воздействие пламени. Горячие газы, повышение температуры и интенсивное тепловое излучение способны повредить серверное оборудование даже в соседнем помещении.
Поэтому огнестойкое остекление серверной или ЦОД проектируют как часть противопожарной преграды. Работает здесь не отдельный стеклянный лист, а вся конструкция: заполнение, профиль, крепления, уплотнения, узлы примыкания и встроенные двери. Дополнительно необходимо учитывать кабельные трассы, вентиляцию, систему пожаротушения и особенности доступа в защищаемое помещение.
Почему требования к серверным выше
В обычном техническом помещении основными задачами противопожарной защиты остаются безопасность людей, ограничение распространения пожара и сохранение строительных конструкций. В серверной добавляется дорогостоящее оборудование, от которого нередко зависит работа целой организации.
Даже локальное возгорание может привести к серьёзным последствиям. Повышенная температура повреждает электронные компоненты, продукты горения загрязняют оборудование, а остановка электроснабжения или системы охлаждения способна нарушить работу серверов.
Для крупного ЦОД цена отказа ещё выше. Здесь речь идёт уже не только о материальном ущербе, но и о доступности цифровых сервисов, баз данных и корпоративных информационных систем.
Поэтому при проектировании приходится одновременно решать несколько задач:
- ограничивать распространение огня и продуктов горения;
- контролировать тепловое воздействие на соседние зоны;
- обеспечивать работу пожарной сигнализации и пожаротушения;
- сохранять необходимые пути эвакуации;
- разделять технологические помещения;
- правильно организовывать кабельные и другие инженерные проходки;
- учитывать работу вентиляции и охлаждения;
- совмещать противопожарные решения с системой контроля доступа.
Для проектирования ЦОД применяется в том числе СП 541.1325800.2024, посвящённый зданиям и сооружениям центров обработки данных и помещениям ЦОД в составе других объектов. При этом конкретное решение всегда рассматривают совместно с общими требованиями пожарной безопасности здания.
Огнестойкость и защита данных — разные задачи
Термин защита данных в контексте серверной может создавать путаницу. Противопожарное остекление действительно помогает защищать помещение и находящееся в нём оборудование от распространения пожара, но это не означает, что стеклянная конструкция сама по себе обеспечивает информационную безопасность.
Предел огнестойкости не характеризует стойкость перегородки к несанкционированному проникновению, возможность визуального наблюдения за оборудованием или защиту от других физических воздействий.
Класс информационной безопасности определяется назначением информационной системы, моделью угроз, организацией доступа и применяемыми средствами защиты.
Поэтому противопожарное остекление может быть элементом физического периметра серверной, но нельзя говорить, что наличие EI или EIW автоматически обеспечивает определённый класс защиты данных.
Если объекту одновременно требуются огнестойкость и дополнительная механическая защита, проектируют комбинированное решение. Его характеристики должны быть подтверждены для конкретной конструкции.

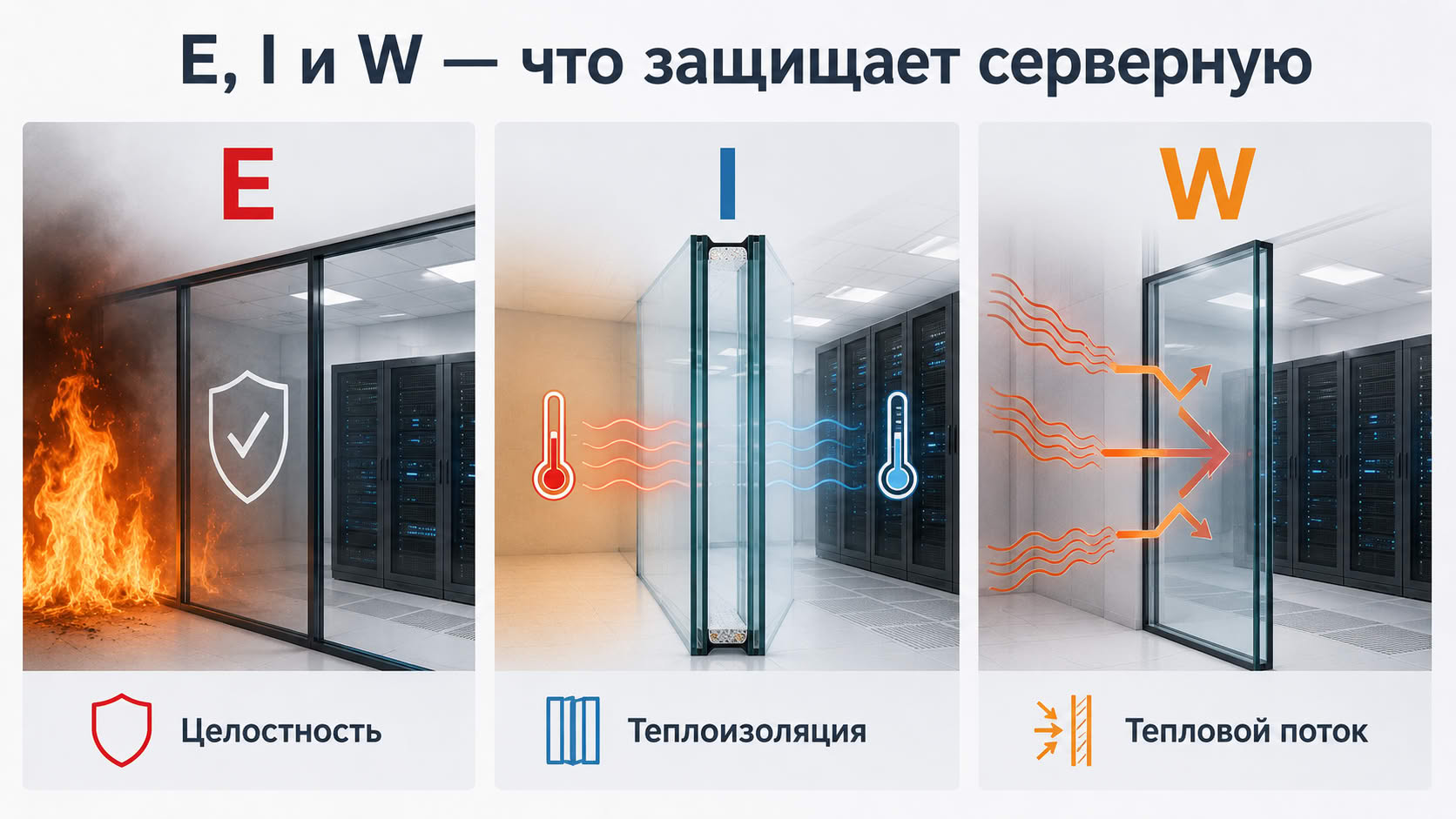

E, I и W: что важно именно для серверной
Для противопожарных светопрозрачных конструкций используются несколько критериев предельных состояний.
E — потеря целостности. Конструкция должна препятствовать появлению сквозных отверстий и трещин, через которые на защищаемую сторону может проникнуть пламя.
I — потеря теплоизолирующей способности. Критерий связан с повышением температуры необогреваемой поверхности в процессе огневого воздействия.
W — достижение предельной величины теплового потока. Этот показатель имеет особое значение там, где рядом с ограждением располагается чувствительное к нагреву оборудование.
Для серверного помещения разница между этими критериями принципиальна. Стеклянная конструкция может оставаться целой и не пропускать пламя, однако интенсивно нагреваться. В результате расположенное с противоположной стороны оборудование будет подвергаться тепловому воздействию.
Поэтому маркировку нельзя выбирать по логике чем больше букв, тем лучше. Требуемые предельные состояния определяют исходя из функции конкретной противопожарной преграды и проектных требований.
В обозначениях EI 30, EI 60 или EIW 60 число указывает время в минутах, в течение которого конструкция при испытании должна сохранять соответствующие характеристики.
Назначать один и тот же предел всем серверным неправильно. Сначала определяют тип и требуемые параметры противопожарной преграды, а уже затем подбирают светопрозрачную систему.
Почему нельзя выбрать только противопожарное стекло
Наличие огнестойкого стекла ещё не делает всю перегородку огнестойкой.
При пожаре одновременно работают несколько процессов. Стекло нагревается, профиль испытывает температурное расширение, меняется состояние уплотнений, возрастает нагрузка на крепления. Краевые зоны стеклянного заполнения также воспринимают дополнительные напряжения.
Поэтому предел огнестойкости подтверждается для конструкции в определённой конфигурации.
При подборе системы учитывают:
- тип и толщину стеклянного заполнения;
- профильную систему;
- размеры прозрачных секций;
- способ закрепления стекла;
- уплотнительные материалы;
- крепление каркаса;
- устройство примыканий;
- конфигурацию дверных блоков.
Особое внимание требуется крупным и высоким конструкциям. Увеличение стеклянных модулей повышает их массу, а большая высота перегородки предъявляет дополнительные требования к жёсткости стоек.
Поэтому замены обычного стекла на огнестойкое недостаточно: противопожарные характеристики должна обеспечивать вся конструкция перегородки.

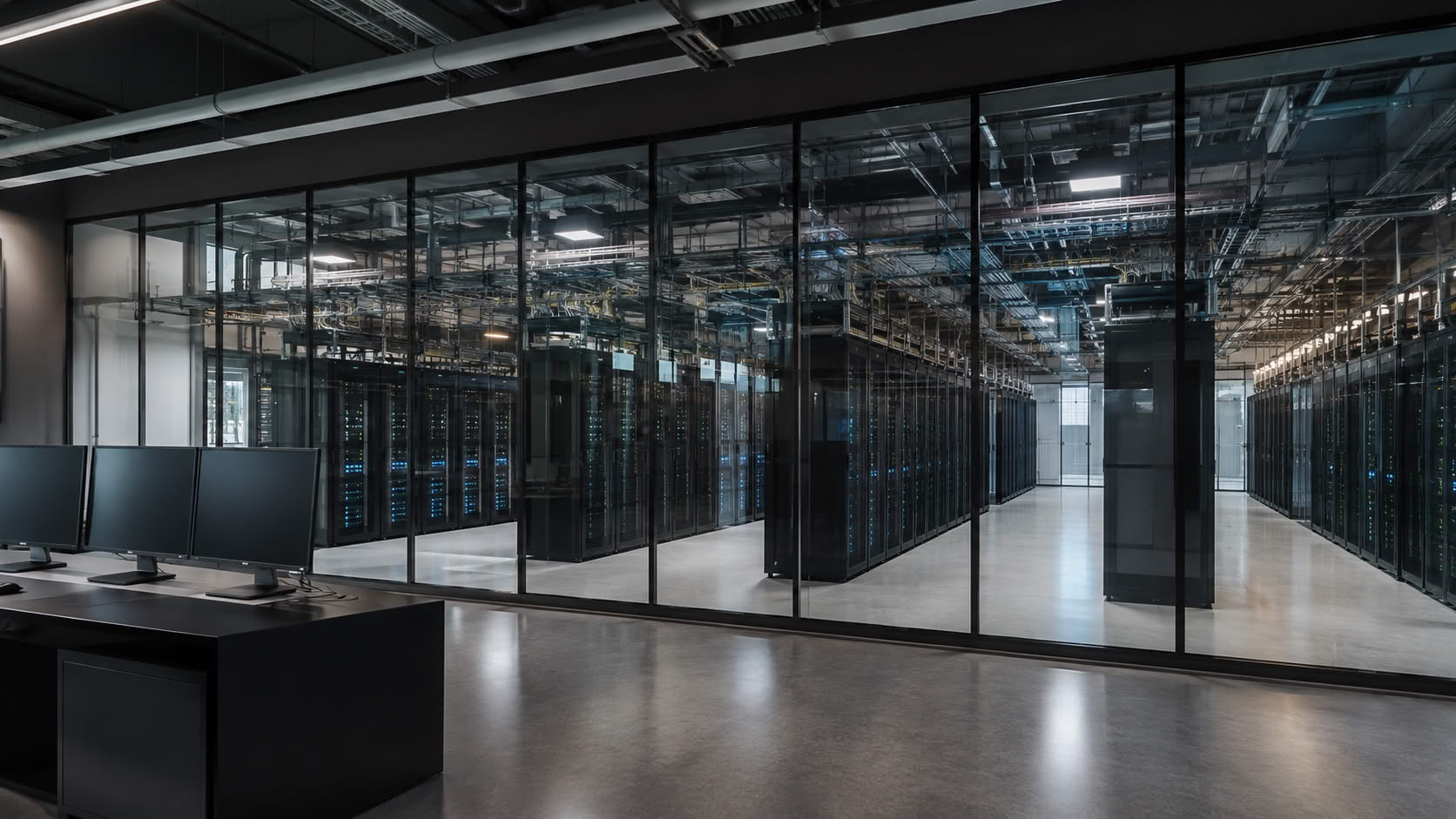

Где применяют огнестойкое остекление в ЦОД
Одна из распространённых схем — отделение серверного зала от технического коридора. Прозрачная стена позволяет персоналу наблюдать за помещением без постоянного входа внутрь, сохраняя при этом необходимое противопожарное разделение.
Другое характерное решение используют между серверным залом и диспетчерской. Операторы получают прямой обзор технологической зоны, однако физически остаются в отдельном помещении.
При больших размерах стены конструкцию обычно приходится делить на модули. Это связано не только с возможностями изготовления стекла, но и с параметрами профильной системы, массой заполнений и областью подтверждённых характеристик противопожарной конструкции.
В некоторых проектах сплошная прозрачность вообще не требуется. Тогда противопожарное стекло устанавливают только на участке капитальной стены, где необходим визуальный контроль.
Ещё один вариант — комбинированное ограждение. Нижнюю часть выполняют непрозрачной, например в зоне оборудования или коммуникаций, а выше предусматривают светопрозрачные секции. Такое решение бывает удобным с инженерной и архитектурной точки зрения.
Противопожарные двери и контроль доступа
Если в стеклянной противопожарной перегородке предусмотрен проход, дверной блок становится частью общей системы.
Для него недостаточно соответствовать только требованиям контроля доступа. Необходимо учитывать предел огнестойкости двери, конструкцию полотна и коробки, остекление, уплотнения, доводчик и работу запирающих устройств.
В нормальном режиме серверная может быть доступна только авторизованному персоналу. Во время пожара логика работы двери меняется: она должна соответствовать предусмотренному сценарию противопожарной автоматики и требованиям эвакуации.
Поэтому проектирование системы контроля доступа и противопожарной двери необходимо согласовывать. Если рассматривать их независимо, можно получить конструкцию, которая корректно работает в штатной эксплуатации, но создаёт проблему при аварийном сценарии.
Что учитывать при газовом пожаротушении
Для серверных помещений часто рассматривают системы пожаротушения, позволяющие минимизировать воздействие на электронное оборудование. Если проектом предусмотрено газовое пожаротушение, требования к ограждающим конструкциям становятся шире.
После выпуска огнетушащее вещество должно сформировать в защищаемом объёме необходимую концентрацию и удерживаться в нём определённое время. Поэтому большое значение имеет герметичность всего помещения.
И здесь важно разделять два параметра.
Огнестойкость характеризует способность конструкции сохранять заданные свойства при пожаре. Герметичность помещения определяет возможность удержания газовой среды. Одно автоматически не гарантирует другое.
Даже качественная противопожарная перегородка не решит задачу, если возле неё остаются неконтролируемые зазоры или неправильно выполненные проходки коммуникаций.
Отдельно учитывают изменение давления при выпуске газового огнетушащего вещества. При необходимости проверяют способность ограждений, креплений и примыканий воспринимать возникающие нагрузки.
Таким образом, для помещения с газовым пожаротушением требуется совместная работа специалистов по архитектуре, пожарной безопасности, вентиляции, конструкциям и инженерным системам.
Кабельные проходки, фальшпол и пространство над потолком
Серверная насыщена коммуникациями. Через её границы проходят силовые и слаботочные линии, оптоволокно, кабельные лотки, воздуховоды, трубопроводы и другие инженерные сети.
Именно поэтому противопожарный контур нельзя оценивать только по видимой части стеклянной стены.
Например, под фальшполом может располагаться кабельная инфраструктура или система подачи охлаждённого воздуха. Над подвесным потолком проходят воздуховоды и коммуникации. Если противопожарное разделение не продолжается в этих зонах должным образом, огонь и продукты горения могут обойти основную перегородку.
Особое внимание уделяют местам прохода коммуникаций через ограждающие конструкции. Неправильно выполненная кабельная проходка способна снизить эффективность всей противопожарной преграды независимо от характеристик установленного остекления.
Поэтому ещё на стадии проектирования определяют, до какой строительной конструкции доводится перегородка, как выполняются примыкания и каким образом защищаются все пересечения инженерных систем с противопожарным контуром.
Вентиляция и охлаждение нельзя рассматривать отдельно
Для серверной охлаждение является частью технологического процесса. Температурный режим напрямую влияет на стабильность работы оборудования, поэтому новая перегородка не должна нарушать рассчитанное движение воздуха.
При проектировании светопрозрачной конструкции учитывают расположение воздуховодов, приточных и вытяжных зон, направление воздушных потоков и инженерные трассы.
Если часть коммуникаций пересекает противопожарную преграду, эти участки требуют специальных решений.
Такой подход особенно важен для крупных ЦОД, где организация воздушных потоков напрямую связана с расположением серверных рядов, холодных и горячих коридоров и системой климатического оборудования.
Дополнительная механическая защита
Не каждой серверной требуется противовзломное или ударостойкое остекление. Однако на объектах с ограниченным доступом такая характеристика может быть предусмотрена отдельно.
Например, прозрачная перегородка отделяет серверную от коридора, которым пользуется большое количество сотрудников. В таком случае требования к физическому периметру могут оказаться выше стандартных.
Важно не смешивать механическую стойкость и огнестойкость.
Стекло, рассчитанное на ударное воздействие, не обязательно сохраняет необходимые свойства при пожаре. И наоборот, противопожарная конструкция не получает автоматически специальный класс защиты от проникновения.
Если проект требует нескольких защитных функций, подбирают решение с документально подтверждёнными характеристиками по каждому необходимому параметру.
Как сохранить конфиденциальность при прозрачных стенах
Визуальный контроль — одно из преимуществ остекления серверной. Но на объектах с повышенными требованиями к режиму открытый обзор оборудования может оказаться нежелательным.
Проблему можно решать архитектурно. Например, серверные шкафы располагают таким образом, чтобы они не находились на прямой линии обзора из коридора. В отдельных случаях используют частично непрозрачные участки ограждения или специальные виды заполнения.
При этом любые дополнительные плёнки, покрытия и декоративные материалы необходимо согласовывать с конструкцией противопожарного стекла.
Нельзя исходить из того, что нанесение плёнки никак не повлияет на работу изделия. Дополнительный слой способен изменить нагрев поверхности и характер температурных напряжений.
Поэтому изменение состава сертифицированной светопрозрачной системы требует технической проверки.
На какие узлы следует обратить особое внимание
Основные сложности проекта часто возникают не на центральной части стеклянной стены, а по её краям.
Профиль должен передавать нагрузку от тяжёлого стеклянного заполнения на строительные конструкции и одновременно сохранять требуемые характеристики при нагреве.
Узлы примыкания также воспринимают температурные и механические деформации. При этом слишком жёсткое крепление способно создавать избыточные нагрузки на стекло, а недостаточно надёжное — снижать устойчивость всей системы.
Поэтому нельзя произвольно менять крепёж, шаг установки анкеров, состав заполнения швов или конфигурацию профилей относительно подтверждённого решения.
Для высоких перегородок дополнительно проверяют жёсткость стоек, допустимый прогиб и возможные перемещения перекрытий.
В результате внешне простая прозрачная стена становится полноценной инженерной конструкцией, где каждый узел влияет на работу соседних элементов.
Как подбирать решение для конкретного объекта
Универсального варианта остекления для всех серверных не существует.
Для небольшой серверной в административном здании может быть достаточно ограниченного светопрозрачного участка в противопожарной стене.
Между диспетчерской и серверным залом может понадобиться крупная прозрачная перегородка с несколькими модулями.
На объекте с контролируемым доступом к огнестойкости могут добавляться требования к механической защите и ограничению визуального обзора.
Если предусмотрено газовое пожаротушение, отдельное внимание уделяют герметичному контуру, проходкам коммуникаций и воздействию давления.
Поэтому подбор начинается не с каталога стекла, а с функции ограждения. Необходимо определить, какие помещения разделяет конструкция, какой противопожарный барьер требуется, какие инженерные системы проходят рядом и нужны ли дополнительные защитные характеристики.
Только после этого имеет смысл определять конфигурацию стекла, профильной системы, дверей и узлов примыкания.
Огнестойкое остекление ЦОД как часть общей системы безопасности
Прозрачная перегородка в серверной может выглядеть значительно легче капитальной стены, но требования к ней от этого не становятся проще.
Она должна соответствовать противопожарной концепции объекта, работать вместе с дверями и строительными конструкциями, учитывать инженерные коммуникации и не создавать проблем для охлаждения или пожаротушения.
При этом огнестойкость, механическая защита и информационная безопасность остаются самостоятельными характеристиками. Если на объекте требуется их сочетание, каждая функция должна быть предусмотрена проектом и подтверждена для выбранного решения.
